Кабельные лотки IEK (Россия)

Каталоги продукции:

Группа компаний ИЕК ведет свою историю с 2002 года, и на сегодняшний день является крупнейшим российским производителем электротехнического оборудования для строительства, жилищно-коммунального хозяйства и промышленных предприятий. В группу входят производственные мощности (завод «МЕТАЛЛ-ПЛАСТ», завод «ЭЛПЛАСТИК», завод «Элитпласт», «Бердский электромеханический завод»), логистические складские комплексы и маркетинговые подразделения. Номенклатура выпускаемой продукции: оборудование для распределения энергии и промышленных установок, светотехника, модульное оборудование и устройства защиты, щитовое и силовое оборудование, кабеленесущие системы и электроустановочные изделия, в общей сложности более 7000 наименований. Долгосрочное успешное развитие ГК ИЕК обусловлено предоставлением максимально удобных условий сотрудничества и стабильным качеством продукции. Компания развивает собственную дистрибьюторскую сеть простирающуюся далеко за пределы России – Украина, Казахстан, Латвия, Молдавия и др страны. Также компания уделяет большое внимание подготовке специалистов для консультаций клиентов по техническим вопросам при применении выпускаемой продукции.

Лидирующие позиции ГК ИЕК на рынке электротехнического оборудования обусловлены следующими факторами:

• продукция полностью соответствует заявленным техническим характеристикам;

• продукция обеспечивает высокий уровень безопасности;

• продукция долговечна;

• оптимальные цены на выпускаемую продукцию;

• широкий ассортимент по всем группам товаров;

• лаконичный и эстетичный дизайн;

• простые конструктивные решения для быстрого обслуживания объектов;

• обеспечение быстрой и комплектной доставки продукции на каждый объект в любую точку России.

Завод «МЕТАЛЛ-ПЛАСТ», входящий в группу компаний ИЕК с 2002 включает в себя три производственные площадки: комплекс металлообработки, где производятся универсальные сборно-разборные металлокорпуса (лотки), корпуса распределительных пунктов и т.д. (всего 1,5 тысячи наименований изделий); экструзионный комплекс – лидер в секторе кабеленесущих систем; литьевой комплекс, создающий пластиковые корпуса и аксессуары для кабель-каналов. В ближайшее время здесь планируют наладить выпуск силовых разъёмов различного назначения

Ассортимент лотков для кабеленесущих систем производства компании ИЕК включает в себя следующие:

• металлические прокатные лотки;

• лестничные лотки;

• проволочные лотки;

• аксессуары к лоткам.

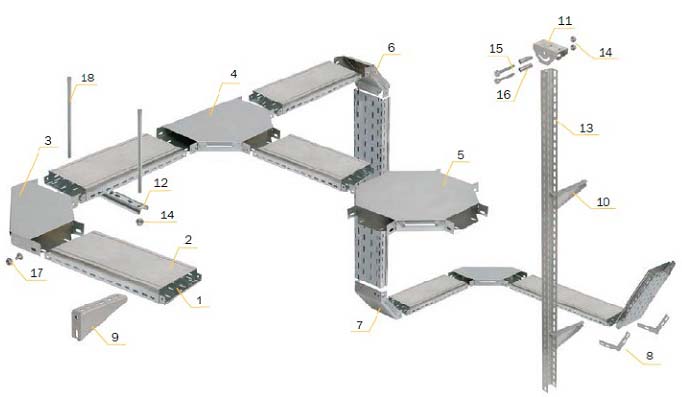

Металлические прокатные лотки компании ИЕК

1. Лоток перфорированный

2. Крышка на лоток

3. Поворот на 900

4. Разветвитель Т-образный

5. Крестовина

6. Поворот на 900 вертикальный внешний

7. Поворот на 900 вертикальный внутренний

8. Пластина шарнирного соединения

9. Кронштейн настенный

10. Кронштейн замковый

11. Скоба потолочная

12. Держатель горизонтальный VII

13. Профиль перфорированный

14. Гайка со стопорным буртом М8

15. Болт со стопорным буртом М8*65

16. Втулка в профиль перфорированный

17. Комплект соеденительный КС М6*10

18. Шпилька

Металлические прокатные лотки бывают перфорированные и неперфорированные. Изготавливаются из рулонной холоднокатанной стали, оцинкованной горячим способом в агрегатах непрерывного цинкования по методу Сендзимира, слой цинка 10-20 мкм (ГОСТ 14918-80). Применяются для защиты и монтажа силовой и слаботочной проводки.

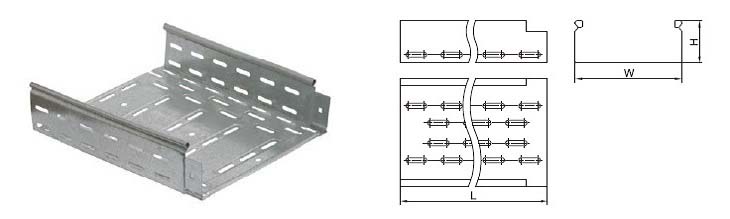

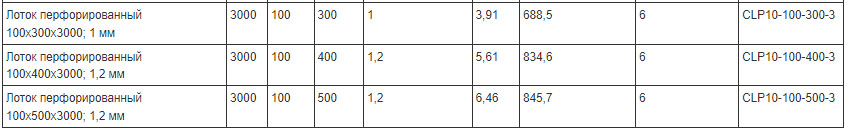

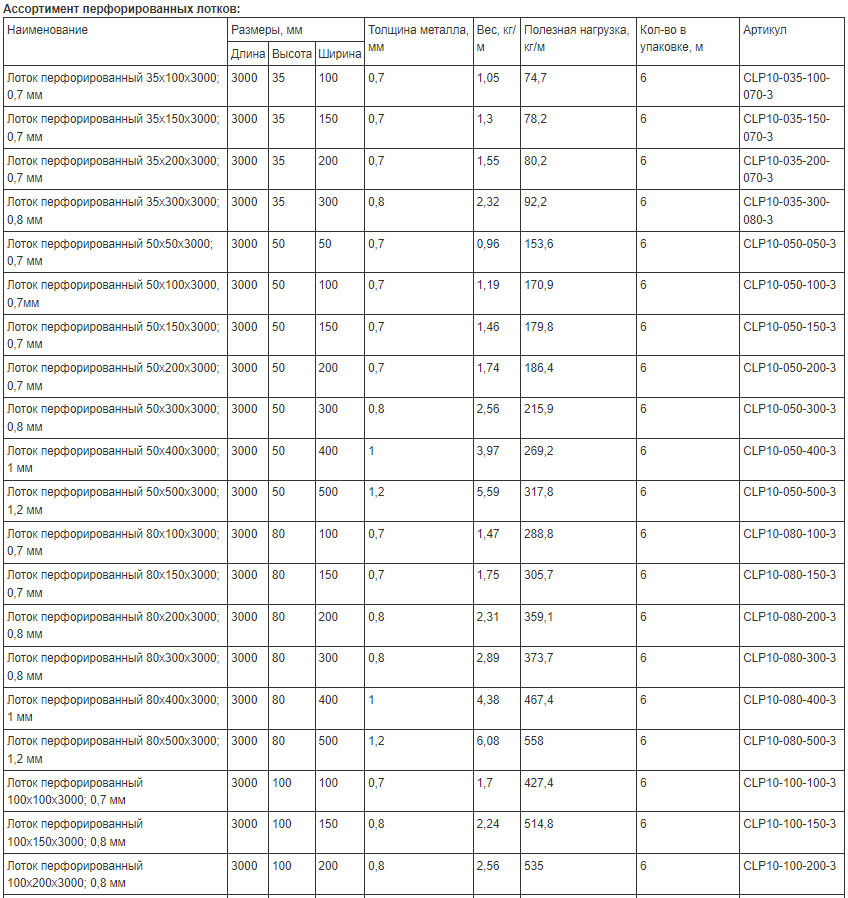

Технические характеристики перфорированных лотков ИЕК:

• лотки имеют парные разъемы для соединения встык;

• фиксируются комплектом соединительным КС М6х10;

• высота лотков 35 мм, 50 мм, 80 мм, 100 мм;

• ширина лотков от 50 мм до 500 мм

• длина лотков для всех высот одинаковая 3000 мм

• нагрузочная способность от 67,5 кг/м до 845,7 кг/м

• собственный вес лотка от 0,81 кг/м до 6,46 кг/м

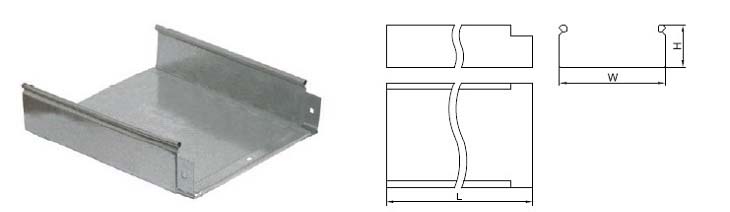

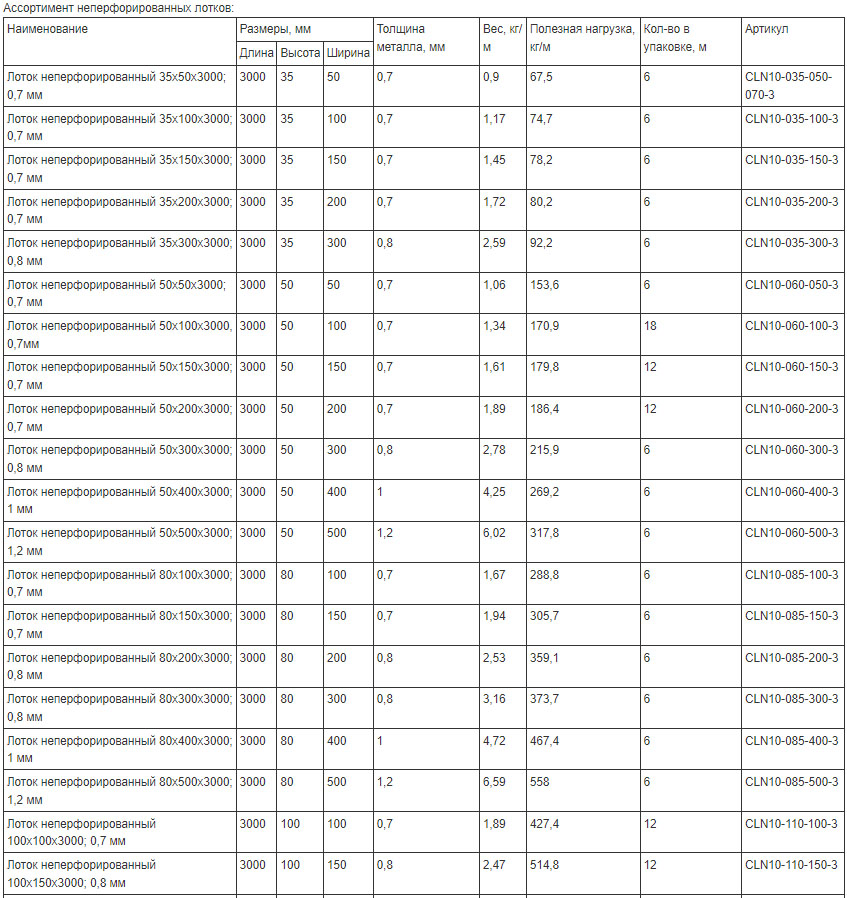

Технические характеристики неперфорированных лотков ИЕК:

• лотки имеют парные разъемы для соединения встык;

• фиксируются комплектом соединительным КС М6х10;

• высота лотков 35 мм, 50 мм, 80 мм, 100 мм;

• ширина лотков от 50 мм до 500 мм

• длина лотков для всех высот одинаковая 3000 мм

• нагрузочная способность от 67,5 кг/м до 845,7 кг/м

• собственный вес лотка от 0,90 кг/м до 6,96 кг/м

Преимущества применения металлических прокатных лотков ИЕК следующие:

• наружный способ прокладки лотков;

• удобство доступа к системе при монтаже, дальнейшем развитии системы;

• удобство доступа при обслуживании системы;

• высокая прочность соединения лотков между собой за счет специальной формы крепления;

• удобный ряд типоразмеров позволяет собрать кабеленесущую систему любой конфигурации

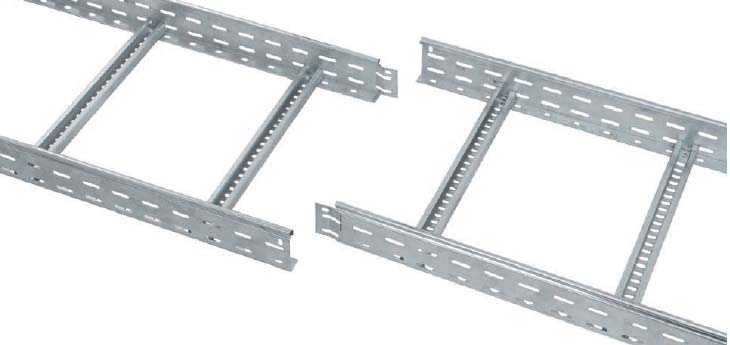

Лестничные лотки компании ИЕК

Лестничные лотки применяются при прокладке открытым способом тяжелых кабелей на промышленных и крупных гражданских объектах. Изготавливаются из стали, оцинкованной методом Сендзимира, масса цинкового покрытия до 200 г/м2 (ГОСТ 14918-80), диапазон рабочих температур от -700 С до +450 при влажности до 70%

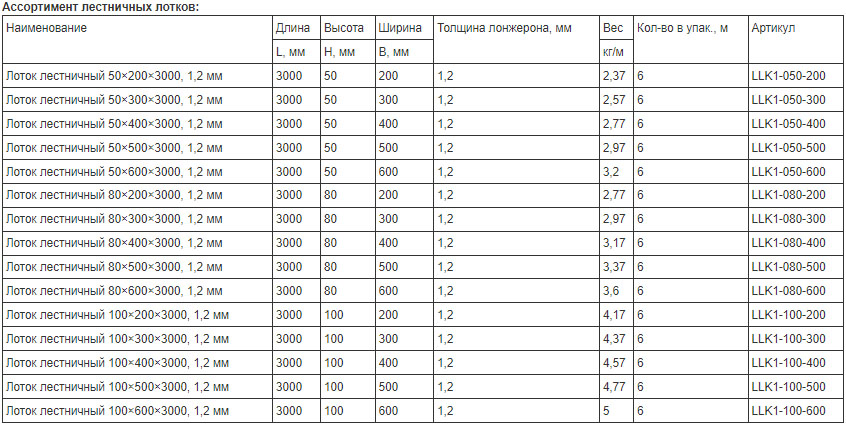

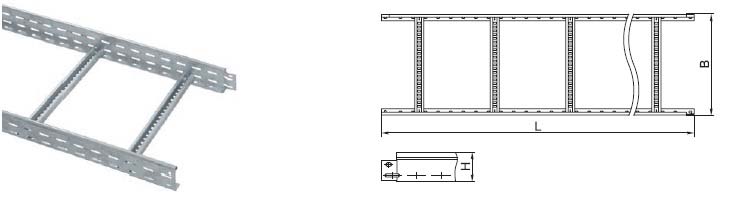

Технические характеристики лестничных лотков компании ИЕК

• лотки имеют парные разъемы для соединения встык;

• высота лотков 50 мм, 80 мм, 100 мм;

• ширина лотков от 200 мм до 600 мм

• длина лотков для всех высот одинаковая 3000 мм

• нагрузочная способность от 600 кг/м

• собственный вес лотка от 2,37 кг/м до 5 кг/м

Преимущества применения лестничных лотков ИЕК следующие:

• высокая нагрузочная способность;

• возможность монтажа как встык, так и внахлест сбоку, создавая параллельную симметричную конструкцию;

• открытый способ прокладки лотков;

• удобство доступа к системе при монтаже, дальнейшем развитии системы;

• удобство доступа при обслуживании системы;

• высокая прочность соединения лотков между собой за счет специальной формы крепления;

• удобный ряд типоразмеров позволяет собрать кабеленесущую систему любой конфигурации

Аксессуары к металлическим и лестничным лоткам компании ИЕК

Аксессуары к металлическим и лестничным лоткам универсальны между собой. Различаются на фасонные и соединительные.

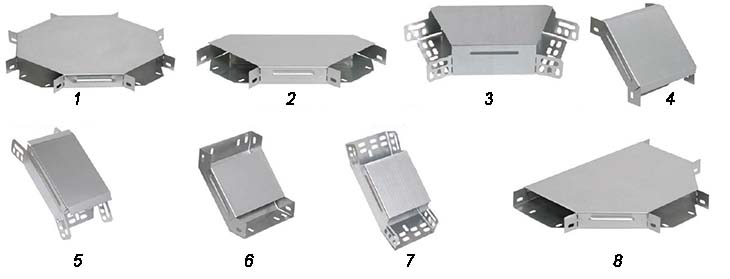

К фасонным относятся аксессуары для монтажа изгиба кабеленесущей трассы:

Кабельные лотки IEK Преимущества применения лестничных лотков ИЕК следующие

1. Крестовина с крышкой

2. Поворот на 900 с крышкой

3. Поворот на 450

4. Поворот на 900 вертикальный внешний с крышкой

5. Поворот на 450 вертикальный внешний с крышкой

6. Поворот на 900 вертикальный внутренний с крышкой

7. Поворот на 450 вертикальный внутренний с крышкой

8. Разветвитель Т- образный с крышкой

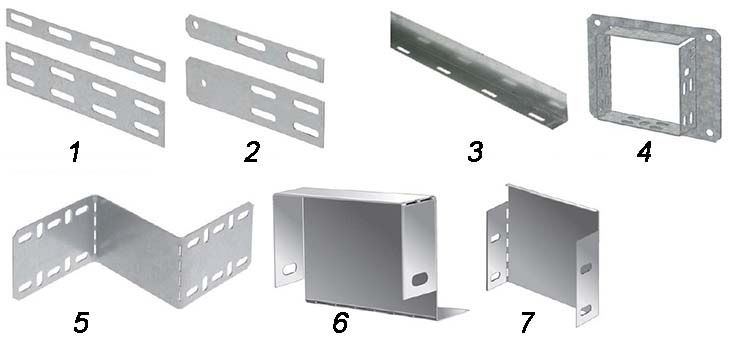

Соединительные аксессуары ИЕК

1. Пластина соединительная

2. Пластина шарнирного соединения

3. Разделительная перегородка

4. Соединительный фланец

5. Переходник по ширине

6. Переходник по высоте

7. Заглушки кабельной трассы

Технические характеристики аксессуаров для металлических и лестничных лотков

• линейка высот аксессуаров соответствует линейке высот лотков;

• линейка ширин аксессуаров соответствует линейке ширин лотков;

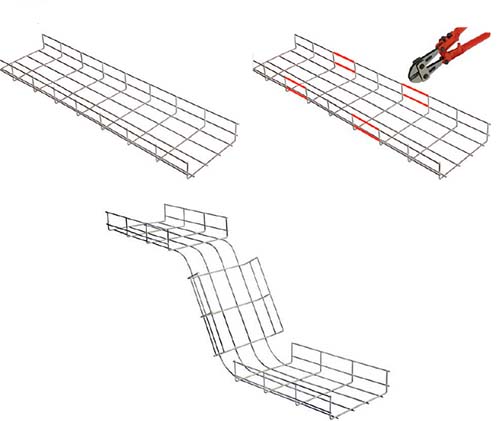

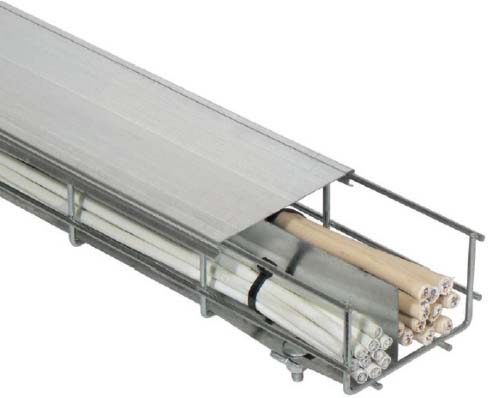

Проволочные лотки ИЕК

Проволочные лотки применяются для прокладки слаботочных кабелей внутри помещений. Изготавливаются из оцинкованной стали либо по методу Сендзимира (толщина слоя цинка 8-10 мкм), либо по методу горячего цинкованя (толщина слоя 18-20 мкм), соответствуют ТУ ИМ 707.00.00.000-2005

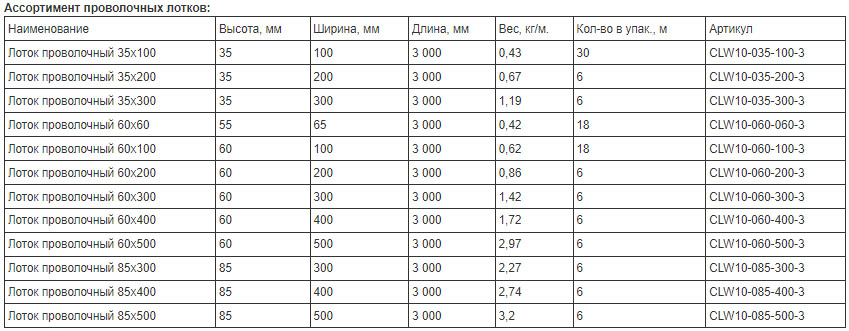

Технические характеристики проволочных лотков компании ИЕК
